MVR蒸發器和傳統一般的蒸發器經常會應用到高鹽分廢水處理之中，用于脫除工業廢水中大量的鹽分，這樣才能讓廢水進入后端的生化處理工序，那么依斯倍作為一家業界資深的環保公司，有著眾多高鹽分廢水處理的成功工程案例，豐富的項目工藝施工經驗，品質贏得了許多客戶青睞，那么下面我們就污水處理設備中MVR蒸發器與傳統蒸發器的比較給大家簡單介紹下。
一、MVR蒸發器介紹
機械式蒸汽壓縮（MVR）蒸發器，其原理是利用高能效蒸汽壓縮機壓縮蒸發產生的二次蒸汽，提高二次蒸汽的壓力和溫度，被提高熱能的二次蒸汽打入加熱器對原液再進行加熱，受熱的原液繼續蒸發產生二次蒸汽，從而實現持續的蒸發狀態。MVR工作過程是將低溫的蒸汽經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱。從蒸發器出來的二次蒸汽，經壓縮機壓縮，壓力、溫度升高，熱焓增加，然后送到蒸發器的加熱室當作加熱蒸汽使用，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水，冷凝水再與原料進行預熱，提高進料溫度，充分利用熱能。充分利用廢棄的蒸汽和冷凝水，回收熱能，提高熱效率。工作流程簡圖如下：
MVR蒸發器具有以下優點：
1.不需要鍋爐產生的鮮蒸汽，降低對鍋爐投資和減少壓力容器相關風險。
2.該蒸發器只需要使用電即能蒸發，其能耗為傳統蒸發器節能60%左右。
3.不需要冷凝器冷凝二次蒸汽，節省水資源和電能。
4.低溫差蒸發，降低結垢幾率，合適熱敏性物質蒸發濃縮，提高產品質量。
5.設備結構精簡，占地面積小，維護方便。
6.設備全自動化操作，節省人力資源。
7.使用蒸汽專用羅茨壓縮機，提供高壓差，增加設備適用性，非接觸式壓縮，采用雙相不銹鋼材質。
8.采用板式強制循環傳熱專利技術，大幅度提高設備傳熱效率，并具備自清潔能力。
9.針對強化湍流而設計的傳熱面結構能夠提供良好的熱傳遞和能量回收效率。
10.使用循環出料技術，使?jié)饪s液出料無比順暢。
二、MVR蒸發器與傳統蒸發器的對比
MVR蒸發器不同于普通單效降膜或多效降膜蒸發器，MVR為單體蒸發器，集多效降膜蒸發器于一身，根據所需產品濃度不同采取分段式蒸發，即產品在第一次經過效體后不能達到所需濃度時，產品在離開效體后通過效體下部的真空泵將產品通過效體外部管路抽到效體上部再次通過效體，然后通過這種反復通過效體以達到所需濃度。
MVR蒸發器與傳統蒸發器的比較
|
類型 |
反應釜 |
單效蒸發器 |
多效蒸發器 |
噴射泵 |
MVR蒸發器 |
|
能耗 |
能耗高，蒸發一噸水大約需要1.5噸蒸汽 |
能耗較高，蒸發一噸水理論上需要1噸蒸汽 |
比較節能，一般來說隨著效數的增加、能耗也相應地降低 |
在傳統多效蒸發器的基礎上再多一效，但需要高壓蒸汽帶動。 |
目前最節能的蒸發器技術。蒸發每噸水只需要15KW/h到45KW/h的電耗。 |
|
占地面積 |
小 |
小 |
大 |
小 |
小 |
|
對產品質量影響 |
蒸發產品停留時間長，嚴重影響產品質量 |
停留時間短但溫度高，對產品質量影響較小 |
停留時間較長，溫度較高，對產品質量影響較小 |
停留時間短，對產品質量影響較小 |
停留時間短，低溫差蒸發，對產品質量影響最小。 |
|
能源方式 |
使用煤、柴油直接加熱；或者使用蒸汽加熱 |
使用蒸汽加熱，需要蒸汽管網，需要鍋爐 |
使用蒸汽加熱，需要蒸汽管網，需要鍋爐 |
需要高壓蒸汽帶動才能使用，需要鍋爐 |
使用電即可，不需要蒸汽管網，全自閉循環系統 |
|
自控程度 |
人工操作 |
半自控 |
半自控 |
半自控 |
全自控操作，不間斷蒸發 |
|
穩定性 |
差 |
較差 |
較差 |
差 |
好 |

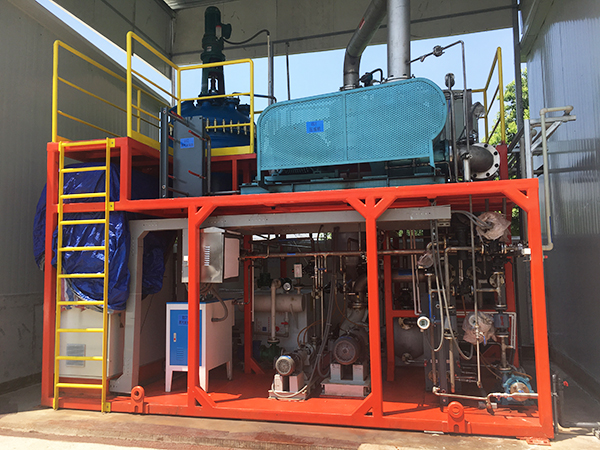

三、MVR蒸發器的設備組成
|
序號 |
品名 |
材質 |
規格 |
品牌 |
單位 |
數量 |
|
一 |
MVR蒸發系統 |
SUS316L |
處理量：0.5m3/h 含管閥件 |
套 |
1 |
|
|
|
蒸發器 |
SUS316L |
DN1000*3000*8（含保溫） |
|
PC |
1 |
|
|
預熱器 |
SUS316L |
800*500*700 |
|
PC |
1 |
|
|
洗汽器 |
SUS316L |
DN250/DN1000*5000 |
|
PC |
1 |
|
|
循環水泵 |
SUS316L |
1.5KW,Q=5M3/H,H=24M |
|
PC |
1 |
|
|
出料循環泵 |
SUS316L |
4KW,Q=7.5M3/H,H=29M |
|
PC |
1 |
|
|
冷凝水泵 |
SUS316L |
1.5KW,Q=5M3/H,H=24M |
|
PC |
1 |
|
|
蒸汽壓縮機 |
OTHER |
30KW,入口溫度90°C，出口溫度103°C |
|
PC |
1 |
|
|
自控裝置 |
CS |
|
|
PC |
1 |
|
|
蒸發系統內工藝管件及保溫 |
316L/CS |
含各泵至電柜之間的電纜.橋架.電柜.鋼架等 |
|
PC |
1 |
|
|
安裝調試.現場培訓和售后服務 |
|
|
|
PC |
1 |
四、蒸發設備經濟對比分析表
|
項 目 |
單效蒸發工藝 |
三效蒸發工藝 |
MVR蒸發工藝 |
|||||
|
設計處理水量（噸/天） |
6 |
6 |
6 |
|||||
|
設計蒸發水量（噸/天） |
5.4 |
5.4 |
5.4 |
|||||
|
蒸發濃縮水量（噸/天） |
0.6 |
0.6 |
0.6 |
|||||
|
設計余量 |
20% |
20% |
20% |
|||||
|
年運行時間（天/年） |
360 |
360 |
360 |
|||||
|
回收費用 |
年節省自來水量（噸/年） |
360*5.4=1944 |
360*5.4=1944 |
360*5.4=1944 |
||||
|
年節省水費（元） |
3*360*5.4=5832 |
3*360*5.4=5832 |
3*360*5.4=5832 |
|||||
|
節省排污費用 |
年節省排污費（元） |
5*6*360=10800 |
5*6*360=10800 |
5*6*360=10800 |
||||
|
日常運行費用 |
噸水運行費用（元/噸水） |
蒸汽 |
電耗 |
蒸汽 |
電耗 |
蒸汽 |
電耗 |
|
|
242 |
8 |
88 |
17 |
0 |
74 |
|||
|
日運行費用（元） |
250*6=1500 |
105*6=630 |
74*6=444 |
|||||
|
運行費用 |
年運行費用（元） |
540000 |
226800 |
159840 |
||||
|
投資費用 |
一次性投資費用（元） 蒸發系統+鍋爐 |
450000 |
750000 |
1100000 |
||||
|
備注：自來水按3元/噸計算，排污費按照5元/噸計算。以上為估算值，具體運行費用以實際運行為準。 |
||||||||
