在前幾期文案中我們介紹了工業以太網絡的優勢，同時也介紹了依斯倍緊隨潮流，在電氣設備選型時優先選擇支持工業以太網的設備。作為依斯倍環保專業的電氣部門，專注工業廢水處理設備工程中的電氣系統設計，那么下面我們就來講講西門子工業以太網TP電纜與RJ-45接頭的連接方式。

西門子的工業以太網可以采用雙絞線、光纖和無線方式進行通信。TP Cord電纜是8芯的屏蔽雙絞線，連接到RJ - 45連接器有兩種線序（圖1）。RJ -45電纜有交叉連接和直接連接這兩種連接方式。

電纜兩端的RJ -45連接器采用不同的線序?yàn)榻徊孢B接，交叉連接電纜用于兩臺設備（例如PC和plc）的以太網接口之間的直接連接。

電纜兩端的RJ -45采用相同的線序?yàn)橹蓖ㄟB接，直通連接電纜用于PC、PLC等設備與交換機（或集線器）之間的連接。

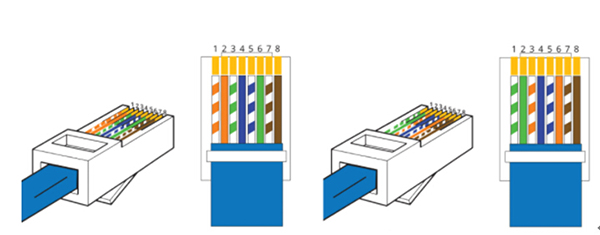

TP Cord電纜與RJ -45連接器的線序

圖1 RJ-45連接線序

西門子交換機采用自適應技術，可以自動檢測線序，連接西門子交換機時可以采用上述的任意一種連接方式。
